一、

選型參考

1、

除氧設備選型

　　除氧設備選型的主要依據是處理量，一般而言設備處理量應為實際需水量的１.２５倍左右，各種型號設備的具體處理量參見表一，表中所標識的型號為設備的比較小處理量。若需水量有其他要求（例如需水量未包含在表中或用水量在不同時期變化較大等），可與本公司技術部門聯系，設備變動一般不影響價格。

2、

配套設備選型

除氧器	型號	ZKJ-4	ZKJ-10	ZKJ-16	ZKJ-20	ZKJ-35	ZKJ-42	ZKJ-54	ZKJ-70
除氧器	出力t/h	2-4	6-10	12-16	18-20	32-35	40-45	50-58	74-80
除氧泵	型號	IS 50-32-200		IS65-40-200		IS 80-50-200		IS 100-65-200
	出力t/h	7.6	12.5	20	25	50	50	60	100
	揚程m	52.0	50	50	50	50	50	54	50

除氧泵選型參考

注：對于處理量大于45 t/h的設備，除氧泵的選型主要由用戶自己完成

二、

運行操作規程

1、啟動前檢查：軟水箱水位應處于中等高度；解析器出水口至水箱之間管路應保持暢通，閥門全開；電控箱狀態處于手動檔。
2、接通電控箱電源；啟動除氧水泵。
3、將加熱器溫度調至320℃左右，反應器溫度調至300℃左右，接通加熱器、反應器電源（鈕子開關接通，電控箱右下角兩個指示燈亮，溫度指示控制儀下側指示燈亮）。
4、觀察溫度指示達到額定要求后溫度指示控制儀的自控情況，溫度達到要求即可實現自控，穩定運行20分鐘后可取樣分析；（溫度上升時可適當調整加熱器額定溫度，以配合反應器穩定工作）。
5、溫度穩定后可啟動補水泵向后續工段補水；（正常運轉時除氧器出水量大于補水量，部分除氧水回流至軟水箱或流至專用水箱）。
6、停機：需要停機時應先切斷反應器和加熱器電源，然后再停除氧泵。
7、再次使用時重復步驟 2～5，溫度控制儀一般不需要再進行調整。

三、

供貨清單

1、	除氧設備主體供貨清單

　　解吸除氧設備的主體在出廠時已進行了初步組裝，設備的加熱器、反應器、換熱器和電控柜統一組裝在支架上；根據型號的不同（即處理量的不同）設備所配備的引射器數量也有所不同，詳見下表。

部件型號	ZKJ-4	ZKJ-10	ZKJ-16	ZKJ-20	ZKJ-35	ZKJ-42	ZKJ-54	ZKJ-70
控制器(套)	1	1	1	1	1	1	1	1
加熱反應器	1	1	1	1	1	1	1	1
解吸器(件)	1	1	1	1	1	1	1	1
分離器(件)	1	1	1	1	1	1	1	1
引射器	1	1	1	2	2	3	3	4

除氧器供貨清單

注:當運輸不便或具體情況需要時，也可能以其他包裝形式供貨。

2、

隨機附件

　　為了讓用戶能更好地保養設備，使設備始終運行于比較佳狀態，本公司在供應設備的同時隨機提供下列附件，請注意查收：

附件名	數量	備注	附件名	數量	備注
電熱管	2支	平均壽命約3年	安裝圖	1張	設備安裝圖表
料　斗	1支	添加反應劑時用	電路圖	1套	電控柜原理圖
反應劑	適量	活性炭＋催化劑	合格證質�？�	各1張	加蓋公章有效

除氧器隨機附件清單

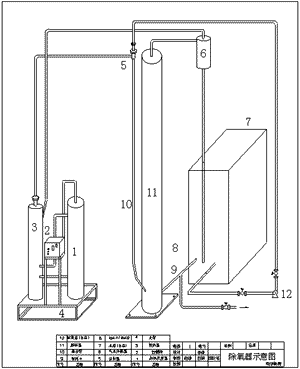

四、	設備運行示意圖（點擊看大圖）

上圖所示為設備安裝后的運行示意圖，供貨范圍參見"供貨清單"

五、

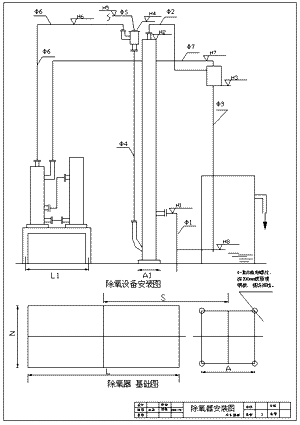

設備安裝圖

基礎尺寸表單位: mm

代號型號	ZKJ-4	ZKJ-10	ZKJ-16	ZKJ-20	ZKJ-35	ZKJ-42	ZKJ-54	ZKJ-70
L	1300	1300	1500	1500	1650	1800	2000	2250
A	250	300	390	390	440	490	540	600
N	325	400	400	425	450	525	625	1000
S	≥1500

備注:
1、設備距墻>300mm；設備地基尺寸見地基圖；
2、設備對地基無特殊要求，只需水平即可；
3、系統安裝時應保證解吸器頂部高于軟化水箱比較高液面1500~2000mm ；
4、設備的相對位置及距離S是為檢修方便而設，可根據實際情況自由調整；
5、由于可能存在誤差及其他因素，建議用預埋鋼板替代地腳螺栓, 現場焊接；
6、設備出廠方式根據具體情況有所不同；如有變動, 請參照隨機資料, 恕不另行通知。

六、	安裝尺寸表（單位：mm）

項目	ZKJ-4	ZKJ-10	ZKJ-16	ZKJ-20	ZKJ-35	ZKJ-42	ZKJ-54	ZKJ-70
H1	<1000	<1000	<1000	<1000	<1000	<1000	<1000	<1000
H2	4150	4250	4250	4500	4500	4500	4750	5000
H3	3500	3500	3500	3500	3500	3500	3500	3500
H4	5000	5500	5500	5500	5500	5500	5500	5500
H5	5300	5800	5800	5800	5800	5800	5800	6000
H6	5300	5800	5800	5800	5800	5800	5800	6000
H7	4900	5400	5400	5400	5400	5400	5400	5400
H8	300	300	300	300	300	300	300	300
Φ1	Φ76×3.5	Φ102× 4	Φ102× 4	Φ102× 4	Φ133× 4	Φ159×4.5	Φ217× 6	Φ217× 6
Φ2	Φ45× 3	Φ76×3.5	Φ76×3.5	Φ76×3.5	Φ83× 4	Φ108×4	Φ159× 4.5	Φ159× 4.5
Φ3	Φ26× 3	Φ32× 3	Φ32× 3	Φ32× 3	Φ42× 3	Φ42×3	Φ57× 3	Φ57× 3
Φ4	Φ45× 3	Φ76×3.5	Φ76×3.5	Φ76×3.5	Φ76×3.5	Φ76×3.5	Φ76×3.5	Φ76×3.5
Φ5	Φ45× 3	Φ76×3.5	Φ76×3.5	Φ76×3.5	Φ83× 4	Φ108×4	Φ108× 4	Φ108× 4
Φ6	Φ38× 3	Φ57×3.5	Φ57×3.5	Φ76×3.5	Φ83× 4	Φ108×4	Φ159× 4.5	Φ159×4.5
Φ7	Φ38× 3	Φ57×3.5	Φ57×3.5	Φ76×3.5	Φ83× 4	Φ108×4	Φ159×4.5	Φ159×4.5
L	1300	1500	1500	1500	1650	1800	2000	2250
A	250	300	390	390	440	490	540	600
引射器	1	1	1	2	2	3	4	4

七、

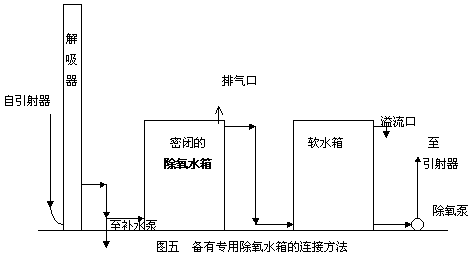

除氧水箱

圖片26.png 注：

1、解吸除氧器本不再需要加裝除氧水箱，但在實際應用中，有些用戶自己需要加裝；2、本圖只是示意性地表示了除氧水箱、軟水箱等設備的連接方式，由于現場情況不盡相同，所以具體的連接方式應由設計人員和安裝人員根據實際情況來確定；3、上圖所示連接方式在實際已有應用；效果良好。

解析除氧器選型參數表
