電力測功機發動機試驗臺詳細的技術方案總結

　　遠辰來詳細的說說電力測功機發動機試驗臺詳細的技術方案。

　　一、概述

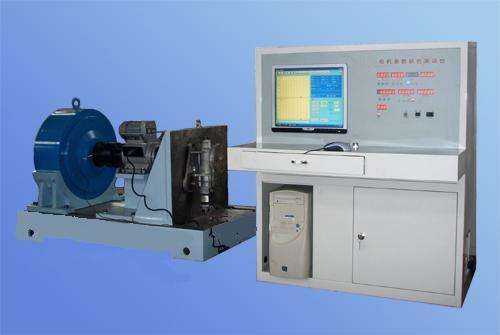

　　電力測功機是發動機臺架性能試驗的專用檢測設備。該系統采用交流測功機和變頻控制技術，以及計算機技術和試驗軟件，滿足臺架試驗的測試要求。

　　二、主要功能特點

　　1、本系統主要由下列幾部分組成：

　　(1)主機：交流電力測功機;

　　(2)測功機控制：ABB交流變頻調速裝置，采用手動旋鈕調節運行工況點;

　　(3)油門執行機構及其控制：直流力矩電機，手動恒位置控制;自動恒轉速控制

　　(4)檢測及數據處理部分：采用工控計算機，檢測、顯示各種檢測參數，進行數據管理，打印試驗報告，繪制發動機特性曲線;

　　2、采用ABB全數字控制裝置，交流電力測功機具有電動-測功兩種運行狀態，電動時可拖動發動機，使發動機自動運轉，測功時對發動機施加負載，控制特性快速、穩定;

　　3、測功運行時將發動機機械能量轉換為電能回饋電網，由電網回收再利用，在低速運行時能夠達到測功機額定扭矩能力;

　　4、測功機控制操作有恒扭矩/恒轉速/恒電流控制方式，操作人員可根據需要或習慣自行選擇;

　　5、具有遠距離隔室操作發動機油門開度功能;

　　6、系統檢測及數據處理操作采用工業控制計算機，提高系統的可靠性，完成試驗過程數據顯示、打印，存儲和最終輸出試驗報告、繪制特性曲線;

　　7、檢測和顯示數據：

　　(1)轉速;

　　(2)扭矩;

　　(3)發動機油門開度;

　　(4)機油溫度;

　　(5)出水溫度;

　　(6)排氣溫度;

　　(7)機油壓力;

　　(8)燃油消耗。

　　8、系統安全保護措施有：超速保護、故障保護、緊急停車按鈕、發動機熄火停車保護繼電器接點、報警指示燈;

　　9、試驗方法及試驗數據的處理按照相關國家標準和行業標準進行。
